Making of. Bloque 8.

ProyDA   AenPH   AenLT   AenPV   ProyDAenPV2


ProyDA

Proy Diédrica de A.

Objetos de entrada: Proyecciones axonométricas, directa y horizontal, del punto (A y A1) y el punto O.
Objetos de salida: En axonométrico aporta la proyección vertical y un punto sobre el eje X. En diédrico, las dos proyecciones, un punto en la LT y dos segmentos que unen las proyecciones.

Proceso.

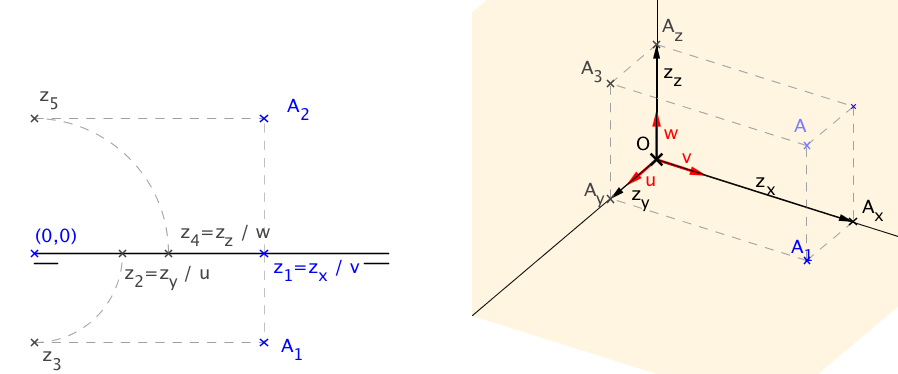

Partiendo de A y A1, calculo el paralelepípedo asociado al punto mediante paralelas a los ejes. Los vértices de este poliedro que se sitúan en los ejes junto con O determinan tres vectores (zx, zy, y zz) con la misma dirección que los unitarios.

0000 04 simplificado

Dividiendo cada uno de ellos por el unitario correspondiente se obtiene un número complejo cuya expresión gráfica son los puntos del ejeX: z1, z2, y z4. El primero aporta la situación de la perpendicular para las proyecciones diédricas, el segundo el alejamiento con (signo cambiado) y el tercero la cota del punto A.



AenPH

Proy Diédrica de A en PH.

Objetos de entrada: A=A1 y el punto O.
Objetos de salida: En axonométrico aporta la proyección vertical (sobre el eje X). En diédrico, las dos proyecciones, (la vertical en la LT) y un segmento que las une.

Proceso.

Todas las herramientas de este bloque, con las particularidades pertienentes, mantienen el mismo procedimiento.



AenLT

Proy Diédrica de A en LT.

Objetos de entrada: A=A1=A2 y el punto O.
Objetos de salida: En axonométrico nada. En diédrico un punto en LT donde coinciden las dos proyecciones.



AenPV

Proy Diédrica de A en PV.

Objetos de entrada: A=A2 y el punto O.
Objetos de salida: En axonométrico aporta la proyección horizontal (sobre el eje X). En diédrico, las dos proyecciones, (la horizontal en la LT) y un segmento que las une.



ProyDAenPV2

Proy Diédrica de A en PV2.

Objetos de entrada: A=A3 y el punto O.
Objetos de salida: En axonométrico aporta las proyecciones horizontal y vertical (sobre el eje Y y Z). En diédrico, las dos proyecciones, (ambas situadas en una perpendicular por el punto (0,0) y un segmento que las une.
